La producción farmacéutica exige al intercambiador de calor algo que ningún otro sector industrial exige con la misma intensidad: que el equipo no solo transfiera calor de forma eficiente, sino que lo haga sin dejar rastro. Cero residuos, cero contaminación cruzada, cero zonas donde un microorganismo pueda alojarse entre un lote y el siguiente. Los intercambiadores de calor en la industria farmacéutica se diseñan desde cero para cumplir esa premisa, y eso los convierte en equipos radicalmente distintos a los que operan en cualquier otra planta industrial.
A continuación, qué tipos se utilizan, qué requisitos de diseño y materiales impone el sector, qué normativas condicionan su fabricación y qué criterios aplicar para elegir el equipo adecuado en cada proceso.
Un intercambiador de calor farmacéutico es un equipo diseñado para transferir energía térmica entre dos fluidos en procesos de fabricación de medicamentos, garantizando que el intercambio no comprometa la pureza, la trazabilidad ni la integridad del producto en ningún momento.
Se utiliza para calentar, enfriar o mantener la temperatura de fluidos de proceso como agua para inyección, soluciones estériles, intermedios de síntesis o caldos de fermentación. A diferencia de un intercambiador industrial convencional, su diseño parte de requisitos específicos del sector farmacéutico:
Los intercambiadores de calor farmacéuticos intervienen en múltiples etapas de la producción, siempre en procesos donde el control térmico preciso condiciona la calidad o la viabilidad del producto final.
El agua para inyección (WFI) se utiliza como materia prima en soluciones inyectables, como agente de lavado final y como diluyente en formulaciones estériles. Su producción requiere intercambiadores farmacéuticos capaces de enfriar el agua desde temperaturas superiores a 80 °C hasta el punto de uso, sin comprometer su pureza microbiológica ni introducir contaminantes desde el circuito de servicio.
La síntesis de principios activos implica reacciones que liberan o absorben calor de forma significativa. El intercambiador farmacéutico mantiene la temperatura del reactor dentro del rango que cada reacción exige, evitando desviaciones que degradarían el producto o generarían impurezas.
En fermentación, el intercambiador farmacéutico regula la temperatura del caldo de cultivo para mantener condiciones óptimas de crecimiento celular. En destilación, participa en la recuperación de solventes o purificación de intermedios. En cristalización controlada, gestiona rampas de enfriamiento precisas que determinan el tamaño y uniformidad del cristal, parámetros que afectan directamente a la biodisponibilidad del principio activo.
No todos los intercambiadores de calor son aptos para procesos farmacéuticos. La selección depende del proceso, del fluido y del nivel de higiene exigido.

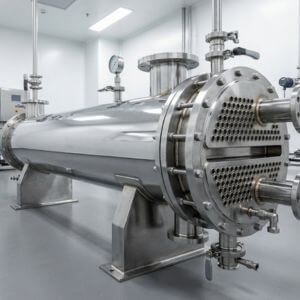

Es el más utilizado en aplicaciones farmacéuticas de alta pureza como la generación de WFI o vapor limpio. La doble placa tubular incorpora una cámara de detección entre el producto y el fluido de servicio: si se produce una fisura en un tubo, la fuga drena hacia esa cámara en lugar de contaminar el producto. Esa protección contra la contaminación cruzada es lo que lo convierte en la configuración de referencia en farmacéutica.

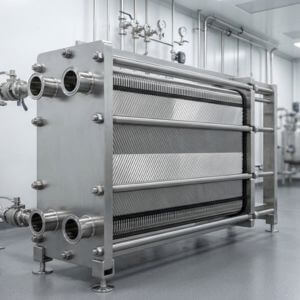

Su alta superficie de intercambio en un formato compacto lo hace eficiente en procesos con caudales moderados y fluidos de baja viscosidad. Las versiones aptas para farmacéutica incorporan juntas conformes a normativa, acabados compatibles con limpieza in sitio (CIP) y materiales trazables. Su limitación en este sector es la presencia de juntas, que pueden ser un punto débil en aplicaciones de muy alta pureza.

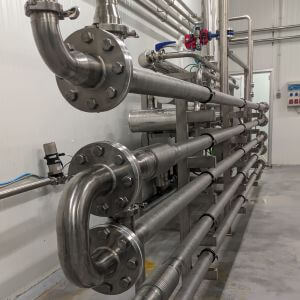

Al no tener juntas internas, elimina uno de los principales riesgos de contaminación. Su geometría simplificada facilita el drenaje completo y la validación de limpieza, lo que lo hace apto para aplicaciones farmacéuticas que requieren un equipo compacto y fácil de cualificar.
Un intercambiador de calor farmacéutico que no pueda demostrar conformidad normativa no entra en planta, independientemente de su calidad constructiva. Las principales normativas que aplican son:
El cumplimiento de estas normativas no solo garantiza que el equipo supere auditorías e inspecciones, sino que permite su instalación en plantas farmacéuticas de cualquier mercado internacional.
Una mala elección de intercambiador en un proyecto farmacéutico no se traduce solo en ineficiencia térmica: puede significar un lote contaminado, una auditoría fallida o una línea de producción parada hasta que el equipo se sustituya. La selección debe partir de las condiciones reales del proceso, no de un catálogo genérico.
| Proceso farmacéutico | Tipo recomendado | Por qué |
|---|---|---|
| Generación y enfriamiento de WFI | Carcasa y tubos con doble placa tubular | Protección contra contaminación cruzada mediante cámara de detección |
| Síntesis de API (reactores) | Carcasa y tubos con doble placa tubular | Resistencia a presión y temperatura con seguridad de producto |
| Fermentación y biotecnología | Tubular monotubo/multitubo | Sin juntas, drenaje completo, fácil validación de limpieza |
| Destilación y recuperación de solventes | Carcasa y tubos | Compatibilidad con fluidos agresivos y rangos amplios de temperatura |
| Cristalización controlada | Tubular monotubo/multitubo | Control preciso de rampas de enfriamiento |
| Procesos con caudales moderados y fluidos de baja viscosidad | Placas sanitario | Alta superficie de intercambio en formato compacto |
Cuando el proceso implica fluidos altamente corrosivos, rangos de presión o temperatura fuera de estándar, restricciones de espacio en planta o requisitos de documentación específicos, los intercambiadores de catálogo no resuelven el problema. En esos casos, el diseño a medida es la única vía para garantizar que el equipo cumple con las condiciones reales del proceso y con la normativa aplicable.

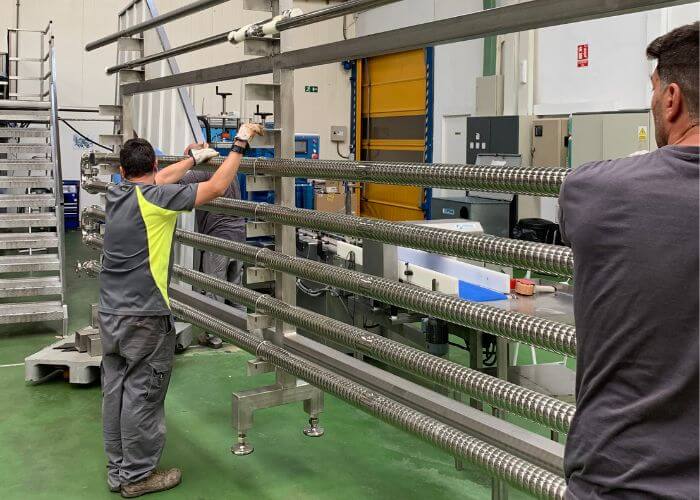

En FTM Technologies diseñamos y fabricamos intercambiadores de calor industriales con ingeniería 100 % interna, adaptando cada equipo a las condiciones específicas del proceso: configuración de carcasa y tubos, placas o soluciones a medida según el fluido, el rango térmico y los requisitos de documentación de cada proyecto.
Si necesitas un intercambiador dimensionado para tu proceso farmacéutico, nuestra gama de intercambiadores de calor.
En FTM Technologies diseñamos y fabricamos intercambiadores de calor a medida para procesos farmacéuticos exigentes como generación de WFI, síntesis de API, fermentación o cristalización controlada.
Depende del fluido de proceso, los ciclos de limpieza, las condiciones de operación y la calidad de fabricación. Un intercambiador farmacéutico bien diseñado y mantenido puede operar entre 15 y 25 años, aunque los componentes sometidos a mayor desgaste (juntas, sellos) requieren sustitución periódica.
Ambos comparten requisitos de diseño higiénico, pero el sector farmacéutico exige niveles de trazabilidad documental, acabado superficial y validación más estrictos. Un intercambiador alimentario puede cumplir con EHEDG o 3-A sin necesidad de documentación de cualificación (IQ/OQ/PQ) ni conformidad con ASME BPE, que sí son habituales en farmacéutica.
mantenimiento incluye la verificación periódica de juntas y sellos, la inspección de superficies internas para detectar corrosión o depósitos, la comprobación de la integridad de las soldaduras y el registro documental de cada intervención. En equipos con doble placa tubular, se monitoriza la cámara de detección para verificar la ausencia de fugas.
Un intercambiador farmacéutico se utiliza en la fabricación de medicamentos: control térmico de fluidos de proceso, generación de WFI, síntesis de principios activos o fermentación. Un intercambiador en entorno hospitalario o médico cumple funciones distintas, como la regulación térmica en equipos de diagnóstico o en sistemas de climatización hospitalaria. Los requisitos de diseño, normativas y materiales son diferentes en cada caso.
En la mayoría de los casos, no. Los intercambiadores estándar no están diseñados con los requisitos de drenabilidad, acabado superficial, trazabilidad de materiales y compatibilidad CIP/SIP que exige el sector farmacéutico. Cuando el proceso implica fluidos de alta pureza o normativas como GMP o ASME BPE, lo adecuado es un intercambiador diseñado a medida para las condiciones específicas del proyecto.
